[4bit CPU #1] Register, Program Counter(PC) - 18EE

 IDEC 강의 영상을 보고 정리한 내용입니다.

https://www.idec.or.kr/vod/apply/view/?pay=&search_val=CPU&no=273

반도체설계교육센터

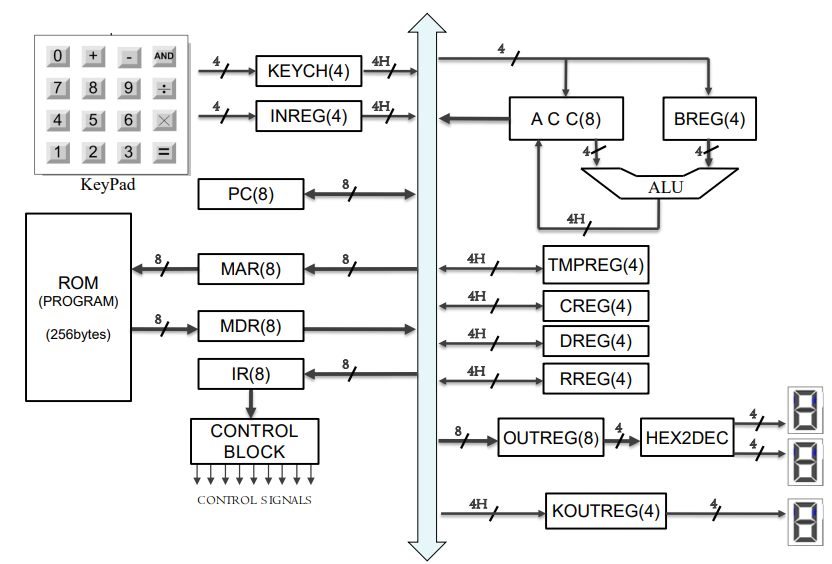

이번에 설계할 CPU의 구조이다.

4bit CPU 구조

Register

Register는 범용 register와 특수목적 register로 나뉜다. 둘을 구분하는 것은 제작사마다 다르다.



General purpose register : TEMPREG, CREG, DREG, RREG

Specific register : MDR, MAR, IR, BREG, KETCH, INREG, OUTREG, KOUTREG,ACC

(*강의에서 정의함)



위의 register 는 4bit/8bit로 구성되어있다.

4bit/8bit register

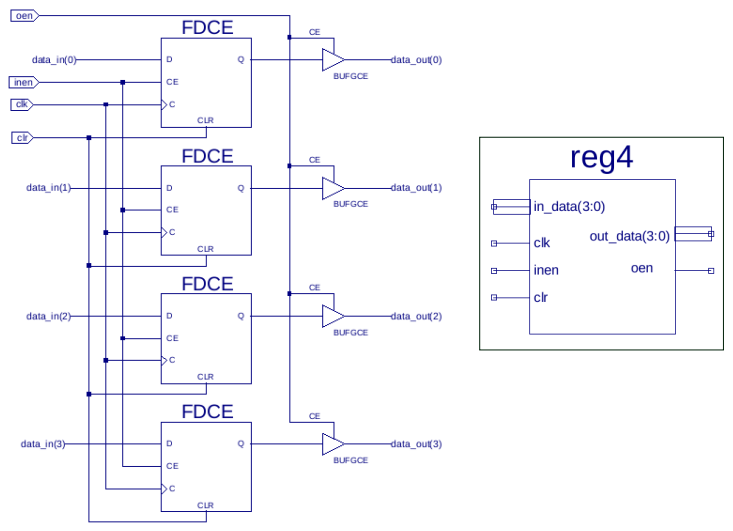

4bit register

input : data_in, inen, oen, clk, clr

output : data_out



 inen, oen 제어신호 통해 input,output을 제어할 수 있다.

inen	input enable
oen	output enable
clr	clr = 1 => 0

module reg4(
    input [3:0] data_in,
    input inen,
    input oen,
    input clk,
    input clr,
    output [3:0] data_out
    );

    reg [3:0] st;

    always@(posedge clk, posedge clr) begin
    if(clr) st=4'b0;
    else if(inen) st = data_in;
    else st=st;
    end
    assign data_out = (oen)?st:4'bz; // oen = 1 => data_out = st

endmodule

`timescale 1ns / 1ps

module tb_reg4;
    reg [3:0] data_in;
    reg inen, oen, clk, clr;
    wire [3:0] data_out;

    reg4 reg4_uut (
    .data_out(data_out),
    .data_in(data_in),
    .inen(inen),
    .oen(oen),
    .clk(clk),
    .clr(clr)
    );

    always #50 clk = ~clk;
    initial begin
    clr = 1;
    inen = 0;
    oen = 1;
    clk=0;
    data_in = 4'b0101;
    #100; clr = 0;
    #100; inen=1; oen=1;
    #200; data_in=4'b1101;
    #200; inen=1; oen = 1;
    #200; clr = 1;
    #100;
    end

endmodule

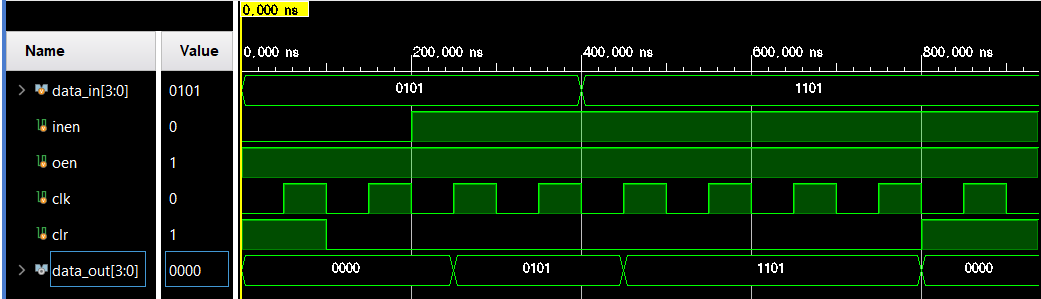

4bit register behavioral simulation

같은 방법으로 8bit register를 설계한다.

module reg8(
    input [7:0] data_in,
    input inen,
    input oen,
    input clk,
    input clr,
    output [7:0] data_out
    );

    reg [7:0] st;

    always@(posedge clk, posedge clr) begin
    if(clr) st=8'b0;
    else if(inen) st = data_in;
    else st=st;
    end
    assign data_out = (oen)?st:8'bz; // oen = 1 => data_out = st

endmodule

`timescale 1ns / 1ps

module tb_reg8;
    reg [7:0] data_in;
    reg inen, oen, clk, clr;
    wire [7:0] data_out;

    reg8 reg8_uut (
    .data_out(data_out),
    .data_in(data_in),
    .inen(inen),
    .oen(oen),
    .clk(clk),
    .clr(clr)
    );

    always #50 clk = ~clk;
    initial begin
    clr = 1;
    inen = 0;
    oen = 1;
    clk=0;
    data_in = 8'h48;
    #100; clr = 0;
    #100; inen=1; oen=1;
    #200; data_in=8'h32;
    #200; inen=1; oen = 1;
    #200; clr = 1;
    #100;
    end

endmodule

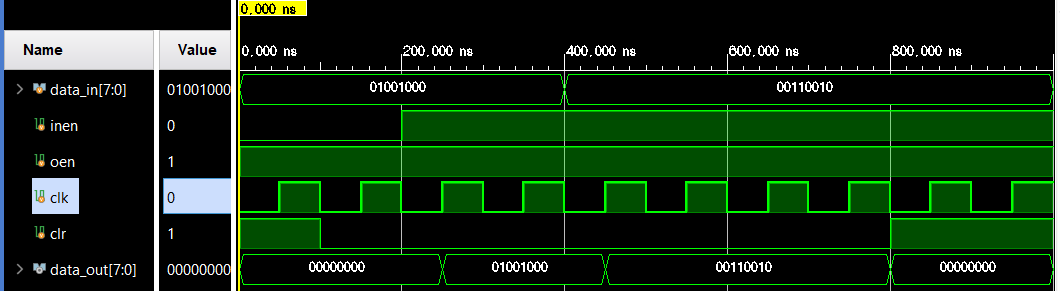

4bit register behavioral simulation

posedge 에서 register 값이 갱신되는 것을 볼 수 있다. 또한 inen, oen 제어신호 통해 input,output을 제어할 수 있다.

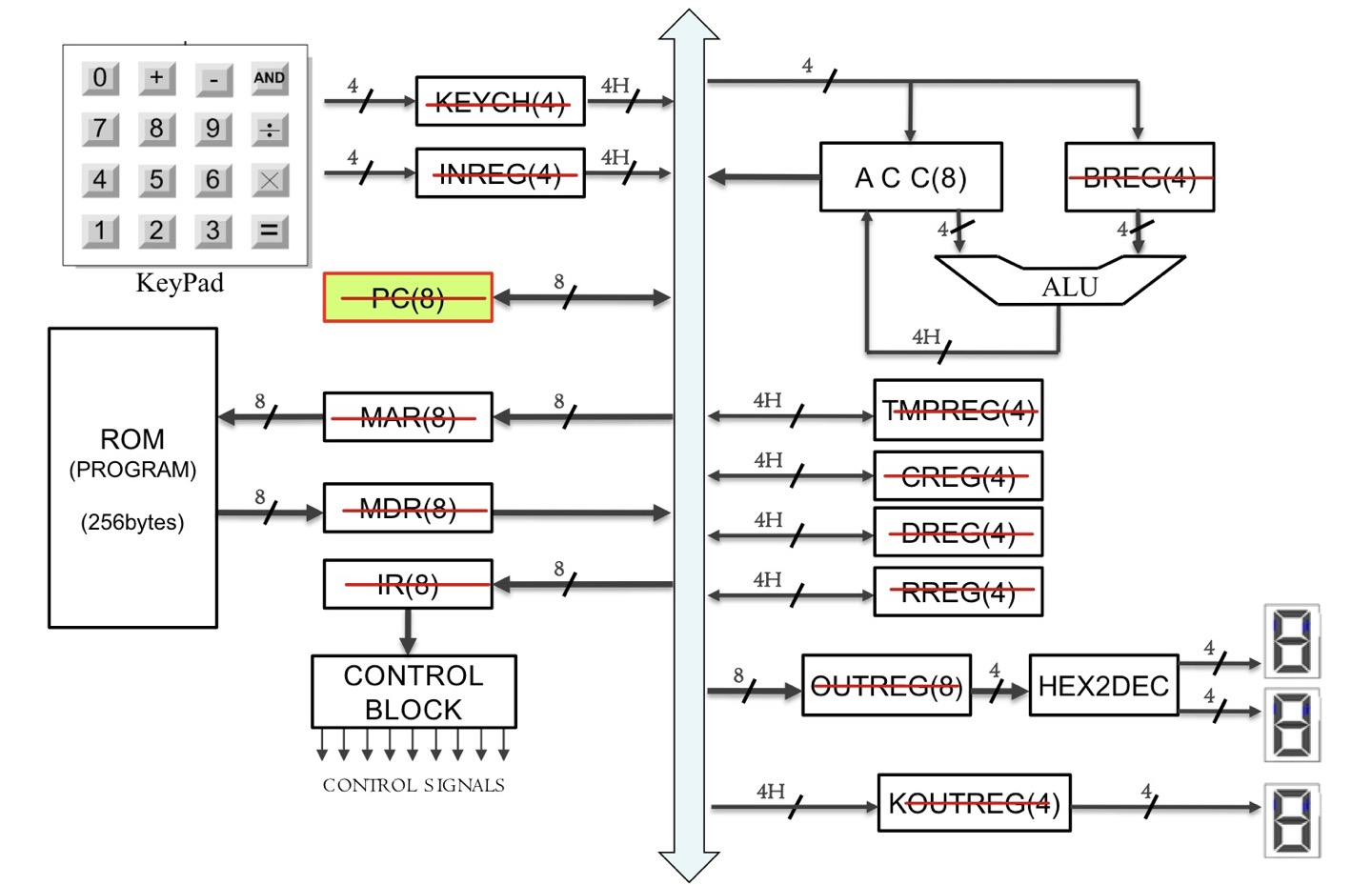

Program Counter

Program counter : 다음번에 실행할 명령어 주소를 기억하는 register



PC이후 흐름

1. Program counter -> MAR(memory address register) 주소 전송

2. 해당 주소 ROM -> MDR(memory data register) data(instruction)을 전송

3. IR(instruction register)에 저장된 후 countrol unit 제어

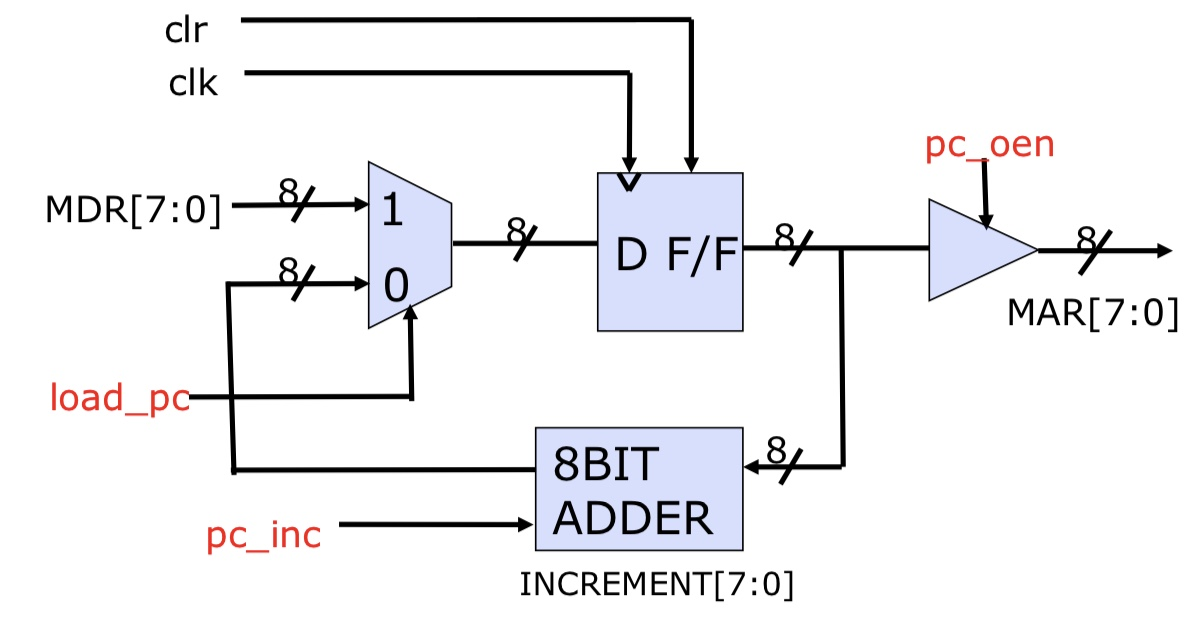

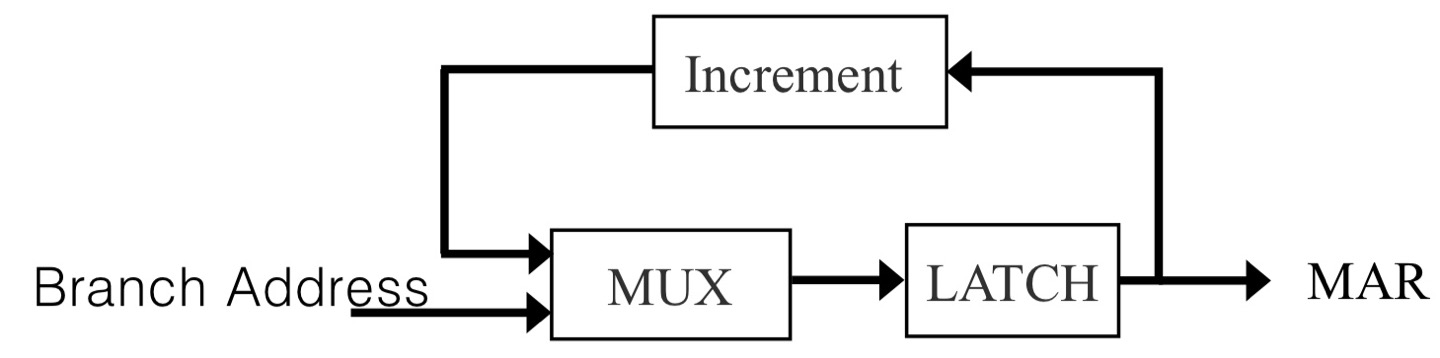

PC 구조

PC 구조

특징

- PC가 항상 1씩 증가하지 않기때문에 MUX로 증가된 주소를 받을것인지 아닌지 결정

- Latch를 통해 제어신호에 level sensitive 하게 동작

PC 구조

PC 구성요소

- 8 bit Register(설계됨)

- 16to8 MUX

- 8 bit adder

- 3state buffer



register + 3 state buffer : latch 동작 가능



8 bit adder

PC+1을 하기위해 adder를 만들어야한다. half adder를 사용하여 설계하였다.

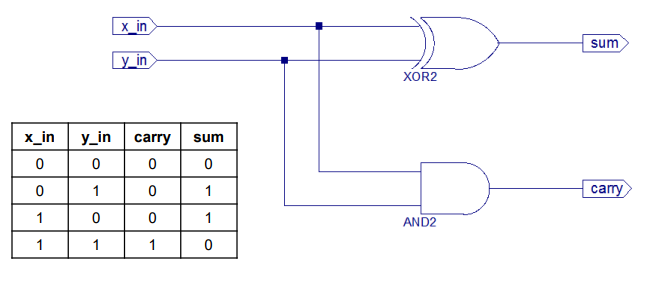

HA (half adder)

module ha(
output s,c,
input x,y
    );
    assign s=x^y;
    assign c=x&y;
endmodule

HA를 8개 모아 8bit adder를 구현했다.

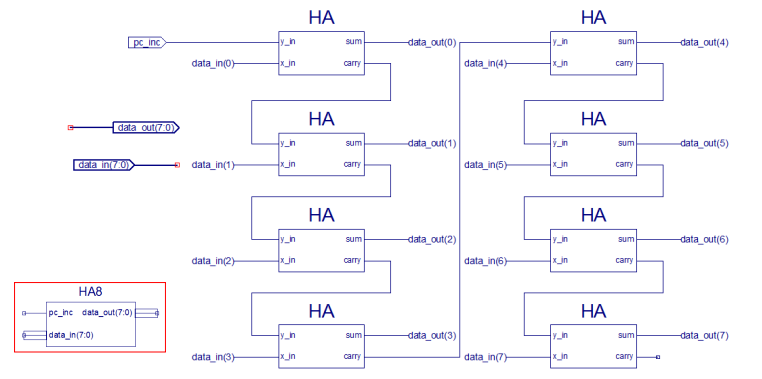

8bit adder

module ha8(
input [7:0] data_in,
input pc_inc,
output[7:0] data_out);
wire [7:0] a;
genvar i;

generate
ha ha0(data_out[0],a[0],pc_inc,data_in[0]);
for(i=1;i<8;i=i+1) begin:hagen
ha ha1(data_out[i],a[i],a[i-1],data_in[i]);
end
endgenerate

endmodule

generate 구문을 확용하여 코드 길이를 줄였다.

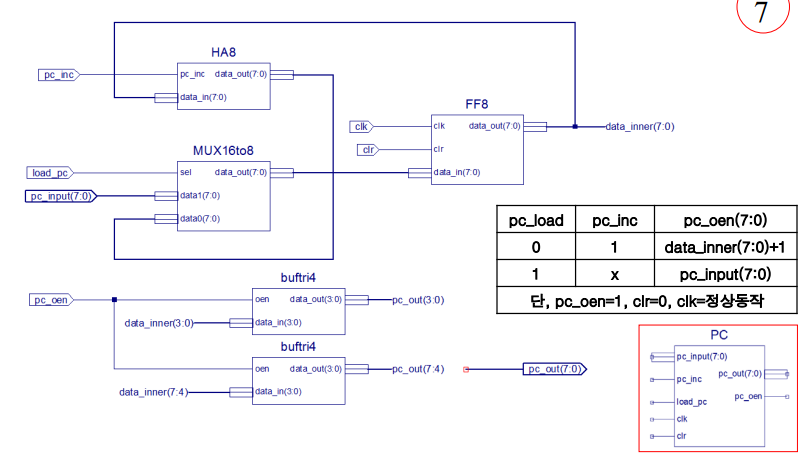

PC

PC

pc_inc	adder에서 pc + pc_inc 이므로 pc_inc = 1 => pc+1
load_pc	분기 명령어(pc+1증가X)에서 MDR내용을 8bit register에 래치하는 제어신호
pc_oen	8bit register에 저장된 PC내용을 MAR로 전송하는 제어신호



8bit adder와 8bit register는 완료했다. MUX와 Latch(register + 3state buffer)는 pc.v에서 구현한다.

module pc(clk,clr,pc_inc,load_pc, pc_oen, pc_input,pc_out);
input clk, clr, pc_inc, load_pc, pc_oen;
input [7:0] pc_input;
output [7:0] pc_out;

wire [7:0]a;
wire [7:0]b;
wire [7:0]c;
//ha8(data_in, data_inc, data_out)
ha8 u0(.data_in(a),.pc_inc(pc_inc), .data_out(b));
//MUX
assign c=(load_pc)?pc_input:b;
//reg8(data_in, inen, oen, clk, clr, data_out)
reg8 u1(c,1'b1,1'b1,clk,clr,a);
//tri-state buffer
assign pc_out = (pc_oen)?a:8'bz;
endmodule

`timescale 1ns / 1ps
module tb_pc();
//inputs
reg pc_oen;
reg pc_inc;
reg load_pc;
reg [7:0] pc_input;
reg clr;
reg clk;

//Output
wire [7:0] pc_out;
//instantiate
pc UUT(
        .pc_out(pc_out),
        .pc_oen(pc_oen),
        .pc_inc(pc_inc),
        .load_pc(load_pc),
        .pc_input(pc_input),
        .clr(clr),
        .clk(clk));

//Initialize inputs
always #50 clk = ~clk;
initial begin
pc_oen = 1;
pc_inc = 0;
load_pc = 0;
pc_input = 8'h13;
clr = 1;
clk = 0;
#100 clr=0;
#100; pc_inc = 1;
#500; pc_inc = 0;
#100; load_pc = 1;
#100; load_pc = 0;
#400; pc_oen = 0;
#100; pc_oen = 1;
#100; clr = 1;
#100; clr = 0;
#100;
end
endmodule

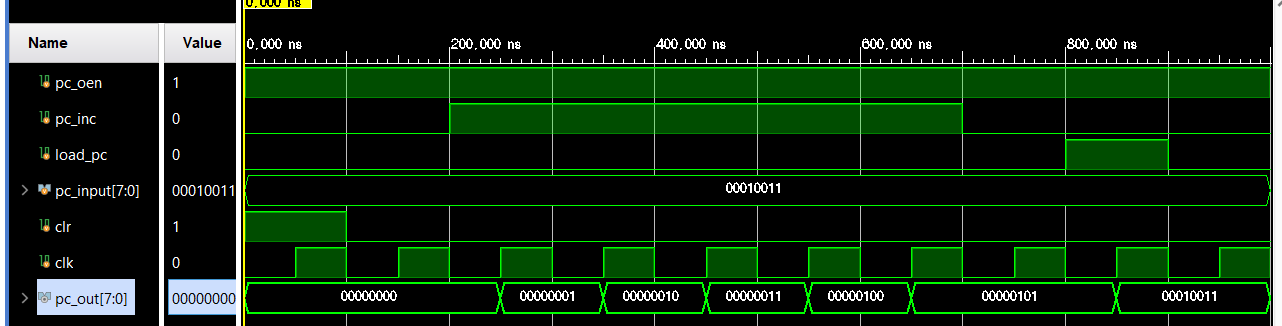

PC behavioral simulation

pc_inc = 1일때, PC값이 1씩 증가하는 것을 볼 수 있다.

load_pc = 1일때,  PC+1이 아닌 pc_input을 받는다.(MUX)



결론

8bit, 4bit register, PC를 설계했다. 다음은 ALU를 설계하겠다.



참고자료

- IDEC 강의

- Verilog HDL 설계와 합성의 길잡이

generate 구문 : p.158
